ترتيب الوان سلك النت -أو ما يدعوه البعض أيضاً ترتيب الوان كابل الشبكة– من الأمور الهامة جداً والتي نحتاج إليها جميعاً من أجل تأريج سلك النت بكل سهولة.
وعلى الرغم من بساطة عملية ترتيب الالوان في كابل النت إلا أن البعض يجدها معقدة، أو ربما يجهل كيفية عملها.
لذلك فقد أحببنا أن نجهز لكم دليلاً شاملاً يضم كافة المعلومات الهامة عن سلك النت أو كبل الشبكة وكيفية تأريجه وترتيب ألوانه بشكل صحيح خطوة بخطوة.
حيث سنوضح لكم كيفية ترتيب الوان سلك النت B وتأريج سلك النت كات 6 وسلك النت 4 طرف أو 8طرف وRJ45.
مع توضيح ترتيب الوان سلك التليفون الارضى ووظيفة كل سلك في كابل النت.
ما هو سلك النت، وما هي وظيفته؟
في البداية وقبل الحديث عن ترتيب الوان سلك النت دعونا أولاً نوضح لكم ما هو كابل النت أو كابل الشبكة وما مهمته.
يمكننا القول بأن سلك النت هو الكبل الذي يتم من خلاله توصيل النت من جهاز الراوتر إلى بقية الأجهزة سواء الكمبيوترات أو الكاميرات أو أي أجهزة أخرى مشتركة على الشبكة.
أما وظيفة كابل الشبكة فهي نقل جميع الوسائط والبيانات الرقمية بين هذه الأجهزة على نفس الشبكة.
كما أن بعض هذه الكابلات يتم استخدامها للشبكات الخارجية، أو لنقل النت بين الراوتر والأجهزة، وبعضها الآخر للشبكات الداخلية أو للربط ما بين عدة أجهزة كمبيوتر، أو بينها وبين الطابعات والسكانر والأجهزة المختلفة.
“اقرأ أيضاً: توصيل سلك النت المقطوع بالخطوات وبالصور“
كيفية ترتيب الوان سلك النت
إن عملية ترتيب اسلاك الشبكة هي عملية بسيطة تتم من خلال عدة خطوات لن تستغرق منك أكثر من 5 دقائق لإنجازها، وبالتالي تأريج سلك الإنترنت مثل المحترفين تماماً.
وأراهنك يا عزيزي أنك بعد قراءة هذا الدليل لن تحتاج للاستعانة بأي فني من أجل توصيل أو تأريج سلك الإنترنت أو تفيش واير نت إطلاقاً.
ويتم ترتيب الوان كابل الشبكة من خلال اتباع الخطوات التالية:
1- اختيار طول السلك المناسب

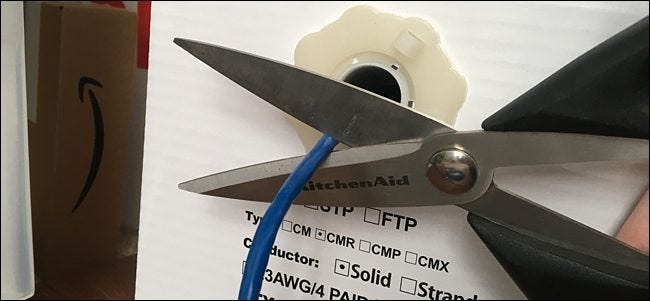

الخطوة الأولى تتمثل في الحصول عل كابل إيثرنت Ethernet، ومن ثم تحديد الطول الذي تحتاج له، وقص السلك.
2- نزع غلاف السلك الخارجي

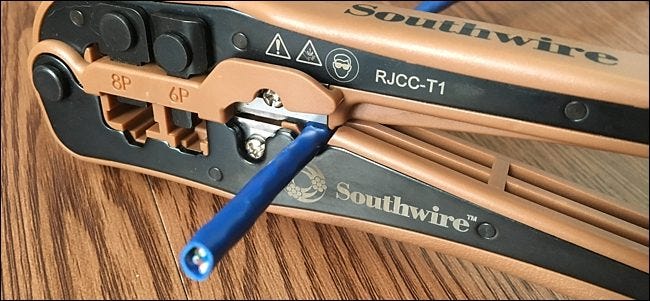

- قم بنزع من 2 إلى 3 بوصة من الغلاف الخارجي لطرفي الكابل باستخدام أداة العقص أو RJ اراجه لعمل ارجيه، وهي الآداة التي تستخدم لتأريج الكابل بسهولة.
- وتضم أدة العقص جزء فيه فراغ كافي لقطع الغلاف البلاستيكي بدون الأسلاك الداخلية.
- قم بوضع السلك عند هذه الشفرة واضغط برفق لنزع الغلاف، وهكذا تنكشف لك الأسلاك الداخلية الصغيرة .
3- فك جميع الأسلاك وفصلها

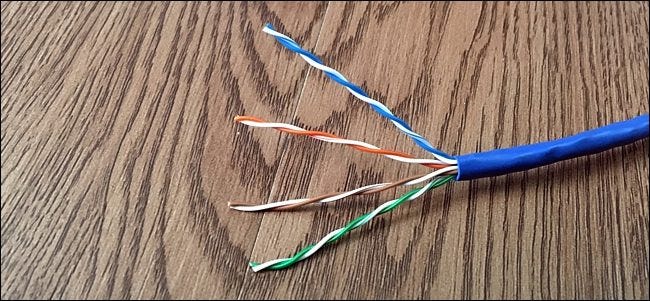

بعد ظهور الأسلاك الصغيرة سوف تلاحظ أنها مكونة من أربعة أزواج أو ثمانية أسلاك فردية.
وتلاحظ أيضاً أن هناك 4 أسلاك ملونة باللون الأبيض، وأربع أسلاك أخرى بألوان مختلفة.
هنا عليك فك جميع هذه الأسلاك وفصلها عن بعضها ليكون لديك ثمانية أسلاك منفصلة، مع الانتباه إلى أنه يجب أن يكون ترتيب الوان سلك النت كما يلي:
- أبيض برتقالي.
- برتقالي.
- أخضر أبيض.
- أزرق.
- أزرق أبيض.
- أخضر.
- بني أبيض.
- بني.
لذلك يجب أن تتأكد من أن الوان سلك النت بالترتيب السابق -من اليسار لليمين- قبل الانتقال للخطوة التي تليها.
4- وضع الأسلاك بالترتيب الصحيح وإعدادها للعقص
من الضروري أن يتم ترتيب اسلاك النت الـ 8 بترتيب معين والذي يعتمد على الوان التأريج، لذلك يجب الانتباه إلى ضرورة مراعاة ترتيب الأسلاك بدقة.
وتتميز كبلات إيثرنت بأن لها ترتيب ثابت لتسلسل الأسلاك الخاصة بها وهو T-568A وكذلك T-568B.
وهناك فرقاً واحداً بين النظامين يكمن في أزواج الأسلاك البرتقالية والخضراء حيث يتم تبديلهما.
الآن قم بترتيب الأسلاك وفقاً للمخطط الموضح في الصورة السابقة T-568A، ثم قم بتثبيت الأسلاك.
بعد ذلك قم بربطها بقوة، من خلال تحريكها مع إحكام قبضتك عليها.
ويمكنك قطع الأسلاك الزائدة إلى أن يبقى حوالي نصف بوصة فقط بين نهاية السلك وبداية الغلاف الخارجي.
5- تحريك الموصل وتجعيده
الخطوة الأخيرة في عملية التأريج -أو تفيش واير نت- بعد ترتيب الوان سلك النت بنجاح هي إدخال السلك في موصل قابس Ethernet.
ويتم ذلك من خلال اتباع الخطوات التالية:
- قم بتوجيه جزء المشبك بعيداً عنك.
- قم بإدخال الأسلاك داخل الموصل، ويجب أن تتأكد من أن كل سلك قد دخل واستقر في الفتحة الخاصة به.
- ادفع الكبل حتى تلامس كل الأسلاك نهاية الموصل.
- استخدم أداة العقص، وقم بتحريك الموصل في فتحة العقص.
- قم بتدوير الأداة بحيث يتناسب الموصل بالكامل داخل أداة العقص.
- اضغط بقوة للأسفل مع الانتباه لعدم كسر الموصل وإنما العمل على تجعيده وشبكه فقط.
وهكذا تكون قد انتهيت بنجاح من عملية ترتيب الوان سلك النت أو ترتيب الوان كابل الشبكة، ويتوجب عليك فقط فحص الاتصال للتعرف على مدى نجاحك في عملية توصيل سلك نت الشبكة.
“شاهد أيضاً: ترتيب سلك النت:خطوات بسيطة جدا لترتيب ألوان كبل الانترنت بثواني“
ترتيب الوان كابل الشبكة
بعد أن ذكرنا لكم الآلية العامة التي يتم من خلالها ترتيب الوان سلك النت في معظم الحالات، دعونا نتعمق أكثر في تخصيص طريقة ترتيب الوان كابل الشبكة لكل نوع على حدا فيما يلي:
ترتيب الوان سلك النت B
يمكن وضع الوان سلك النت بالترتيب وفق نظام Standard B، من خلال ترتيبها بالشكل التالي:
- White-Orange.
- Orange.
- White-Green.
- Blue.
- White-Blue.
- Green.
- White-Brown.
- Brown.
ترتيب الوان كابل النت كروس
في الحقيقة يتم ترتيب الوان سلك النت في كابل كروس بنفس الآلية والخطوات التي ذكرناها في بداية المقالة، لكن مع بعض الاختلاف.
والاختلاف يكمن في أن ترتيب الالوان في ال cross cable في الجهة الاولى من الكابل يتم تأريجه وفق الترتيب الذي ذكرناه، بينما يتم ترتيب الوان النت في الطرف الآخر بشكل معاكس تماماً.
وتسمى طريقة التوصيل هذه بطريقة كروس أوفر Crossover، ويتم استعمال كابلات كروس من أجل الشبكات المحلية في الشركات مثلاً لتوصيل عدة أجهزة حاسوب، أو أي أجهزة ذات نوع واحد.
تأريج سلك النت 4 طرف
عرفنا قبل قليل أن هناك 8 أسلاك ضمن كبل الإنترنت، لكن في بعض الأحيان قد تجد 4 أسلاك فقط، أو قد تحتاج لاستخدام 4 منها في حالة تركيب الراوتر مثلاً.
لذلك يمكن تأريج كابل الشبكة 4 طرف فقط بدلاً من تأريج سلك النت 8 طرف، ويتم ذلك من خلال اتباع الخطوات التالية:
- إلغاء السلك الأبيض مع السلك الأبيض بني، وبعدها إلغاء السلك الأزرق مع السلك الأزرق بني.
- الآن عليك استعمال السلك الأخضر مع السلك الأخضر أبيض، وبعدها استخدام السلك البرتقالي مع السلك البرتقالي أبيض، ومساواة الأطراف داخل الاراجة.
- اترك مسافة ما بين السلك الأخضر وبقية الأسلاك وأدخلها في الآر جي.
- الآن عليك الضغط بقوة على الأراجة لتثبيت الأسلاك، مع الانتباه لعدم كسرها.
تأريج سلك النت كات 6
يبحث الكثير من الأشخاص عن طريقة ترتيب الوان RJ45 والتي تتم خلال عملية تأريج سلك النت كات 6.
وكابل النت كات 6 هو كابل مخصص لنقل البيانات والوسائط الرقمية بسرعات عالية، حيث أنه يدعم (base T 1000) أو جيجا بيت إيثرنت، ويمكن أن ينقل الإشارات بنفس الكفاءة لمسافة تصل إلى 100 متر.
وتتم عملية ترتيب الوان RJ45 وتأريج كابل الشبكة كات 6 وفق الخطوات التالية:
- إدخال الأغطية قبل تركيبها بحيث يكون اتجاهها نحو الخارج.
- إزالة جزء صغير من غلاف الأسلاك وفصلها عن بعضها البعض.
- يجب استخدام منظم الأسلاك B658 وتطبيقه على كلا الطرفين بشكلٍ متساوٍ.
- تجميع الأسلاك وقصها بطولٍ متساوٍ مع بعضها البعض.
- استخدام أداة التأريج RJ45، بحيث يتم توجيه دبابيس الموصل نحو الأعلى، ومن ثم إدخال جميع الأسلاك والضغط عليها لتثبيتها على الموصل بقوة.
- الآن يتم استخدام آلة التجعيد من خلال إدخال الموصل فيها والضغط عليه بقوة.
- فحص الاتصال للتأكد من صحة عملية التأريج وتوصيل كابل النت CAT 6.
“اطّلع أيضاً على: حل مشكلة بطئ النت“
ترتيب الوان سلك التليفون الارضى
لا يقل ترتيب الوان كابل الشبكة في التليفون الأرضي أهمية عن ترتيب سلك النت بشكل عام.
وإليكم فيما يلي طريقة ترتيب كيبل النت الخاص بالهاتف الأرضي:
- السلك الأحمر.
- السلك الأصفر.
- ثم السلك الأخضر.
- السلك الأسود.
“قد يهمك أيضاً: تأريج سلك النت بطريقة صحيحة“
أدوات تأريج كابل الشبكة
بعد أن تعرفنا على كيفية ترتيب الوان سلك النت دعونا نتعرف فيما يلي على الأدوات التي يتم استخدامها في تأريج كابل النت:
- كابل الشبكة أو سلك النت، ويفضّل اختيار نوعية جيدة لتسريع الاتصال ونقل البيانات.
- أداة الاراجة لإزالة غلاف الأسلاك وتثبيتها بالآرجي.
- أداة آر جي RJ، أو القطعة البلاستيكية الموجودة في نهاية الكابل، والتي يتم داخلها تكنيش سلك النت وفق ترتيب الألوان الصحيح.
“قد يهمك أيضاً: تركيب فيشة النت وترتيب الالوان بها بالطريقة الصحيحة“
وظيفة كل سلك في كابل النت
يرغب العديد من الأشخاص في معرفة ما هي وظيفة أسلاك كابل الشبكة أو استخداماتها؟
وبما أن هذا الدليل شامل حول كل ما يرتبط بعملية تركيب سلك النت وترتيب الوان سلك النت بين جهازين، إليكم فيما يلي وظيفة الأسلاك الموجودة في كابل شبكة النت:
- وظيفة السلك الأبيض والبرتقالي (+RD) هي استقبال البيانات.
- وظيفة السلك البرتقالي (-RD) هي استقبال نسخة معاكسة من البيانات، ويفصل ما بين البيانات الواردة والتشويش الناتج عن الكهرباء.
- أما وظيفة السلك الثالث الأخضر والأبيض (+TD) هي إرسال البيانات.
- وظيفة السلك الأزرق تزويد الأجهزة الموصولة معه بالطاقة في حال احتاجت إلى ذلك.
- وظيفة السلك الخامس الأزرق والأبيض رديفة لوظيفة السلك الرابع، أي التزويد بالطاقة.
- أما وظيفة السلك السادس الأخضر (-TD) فهي إرسال نسخة ثانية من البيانات بإشارة معاكسة، ويفرق ما بين البيانات المرسلة والتشويش الناتج عن الكهرباء.
- أيضاً وظيفة السلك السابع البني والأبيض تزويد بعض الأجهزة الموصولة بالشبكة -كالكاميرات- بالطاقة.
- كذلك الأمر بالنسبة للسلك الثامن البني فإن وظيفته هي التزويد بالطاقة لبعض الأجهزة فقط.
“ننصحك أيضاً بالاطلاع على: زيادة سرعة النت بطرق سهلة ومجربة“
أنواع سلك النت
بعد أن تعرفنا على كيفية ترتيب الوان سلك النت فمن المهم أن نعرف ما هي أشهر أنواع كابل الشبكة، والتي تشمل ما يلي:
1- كابل النت المزدوج
يمكننا القول أن كابل الشبكة المزدوج هو الأكثر استخداماً حالياً.
وهناك نوعين منه، أحدهما معزول مؤلف من 4 أسلاك مزدوجة، ويتميز بقدرته على نقل الإشارة والبيانات لمسافات كبيرة.
أما النوع الثاني فهو غير معزول، ويتكون أيضاً من 4 أسلاك مزدوجة، وهو الأشهر في الاستخدام لأن سعره أقل من النوع السابق، لكن بالطبع فإن كفاءة نقله للبيانات أقل أيضاً.
2- كيبل النت المحوري
أما النوع الثاني من أنواع كابل شبكة الانترنت فهو الكبل المحوري.
وهذا النوع أقدم وأقل استخداماً نظراً لارتفاع أسعاره وقلة مرونتها على الرغم من سهولة توصيلها وترتيب الوان كابل الشبكة فيها.
وهذا الكابل مكون من سلك نحاسي محاط بأسلاك معزولة.
وله نوعين أحدهما ثخين يتميز بقدرته على نقل الإشارة والبيانات لمسافة 500 متر، وبسرعة حوالي 10 ميجا.
بينما النوع الثاني رفيع وينقل البيانات لحدود 300 متر فقط، لكن بنفس السرعة السابقة.
3- كبل الشبكة الضوئي
لاشك أن هذا النوع هو أفضل أنواع الكابلات، ويطلق عليه أحياناً اسم كيبل الفايبر أو كبل الألياف الزجاجية لأنه مصنوع من الزجاج.
لكنه الأقل استخداماً بين باقي أنواع الكابلات، نظراً لارتفاع أسعاره بشكل كبير، وبالتالي لا يقوم بتركيبه سوى الشركات الضخمة.
يتكون كبل النت الضوئي من كابل أسطواني الشكل، يكون محاطاً بطبقتين من السيليكا والبلاستيك لعزله عن العوامل الخارجية المؤثرة على سلامته.
“اقرأ أيضاً: اعدادات مودم موبايلي بأنواعه المختلفة وخطوات تعديل الواي فاي وبيانات الاتصال“
نصائح هامة عند ترتيب الوان سلك النت
كي تستطيع ترتيب ألوان الأسلاك في كابل شبكة الإنترنت بالشكل الصحيح فلا بد من الانتباه لبعض الأمور والنصائح التي سنذكرها فيما يلي:
- يجب أن تقوم بقطع كافة أسلاك كابل الشبكة بنفس الطول وبزاوية حادة.
- من المهم أن تستخدم آلة حادة للتقطيع، ويفضّل أن تكون الأداة المدمجة في الأرّاجة.
- الالتزام بترتيب الألوان وفق الترتيب الصحيح الذي ذكرناه قبل قليل من جهة اليسار نحو اليمين، بحيث يكون السلك الأبيض البرتقالي أول سلك من اليسار، والسلك البني آخر سلك من جهة اليمين.
- إدخال الأسلاك في الثقوب المخصصة لها بحرص.
- عليك قص بقية الأطراف الزائدة من الأسلاك، وتوجيه الدبابيس للأعلى.
“إليك أيضاً: تثبيت طابعة hp بمختلف أنواعها وتوصيلها سلكيا أو من خلال الواي فاي“
الأسئلة الشائعة حول ترتيب الوان كابل الشبكة
على الرغم من سهولة عملية ترتيب الوان سلك النت إلا أن العديد من الأشخاص يجدون بعض الصعوبة ويطرحون استفسارات معينة حولها، لذلك دعونا نجيبكم عن أبرز تلك الأسئلة فيما يلي:
1- كيف ترتيب الاسلاك في سلك النت؟
ترتيب أسلاك كابل الشبكة هو السلك الأبيض البرتقالي من اليسار، يليه البرتقالي، يليه الأخضر الأبيض، ومن ثم الأزرق، وبعده الأزرق الأبيض، ثم السلك الأخضر، يليه البني الأبيض، ثم أخيراً السلك البني.
2- كيف يكون شكل كابل الانترنت؟
بختلف شكل كابل شبكة الإنترنت حسب نوعه واستخدامه والمادة المصنوع منها.
3- ما هي انواع الكابلات المستخدمه في الشبكات؟
هناك العديد من أنواع كابلات الشبكات، وأشهرها على الإطلاق الكابل المزدوج والمحوري والضوئي.
4- ما هو افضل سلك نت؟
أفضل سلك نت حالياً هو كابلات كات 6 بما يتناسب مع القدرة الشرائية للعديد من الأشخاص.
5- ما هو الفرق بين السلك و الكابل؟
السلك هو وسيلة لنقل وإيصال الإشارات والبيانات، أما الكابل فهو عبارة عن مجموعة من الأسلاك المجتمعة مع بعضها البعض، والتي قد تكون مغلفة أو معزولة.
6- كيف اعرف ان سلك النت شغال؟
بالطبع أفضل وسيلة بعد توصيل كبل النت وترتيب ألوان أسلاكه هي فحص اتصال الشبكة من جهاز الكمبيوتر أو الهاتف للتخقق من أنه يعمل بشكل جيد.
7- هل سلك الكهرباء يؤثر على الانترنت؟
نعم، إن وجود سلك الكهرباء بجانب سلك الإنترنت يؤثر عليه سلباً، ويبطء من سرعة الاتصال نتيجة أن الفولط في سلك الكهرباء أعلى من الفولط في كابل الشبكة.
وبهذا يا أعزائي نكون قد وصلنا إلى ختام هذا الدليل الشامل، والذي أوضحنا لكم فيه كيفية ترتيب الوان سلك النت.
حيث شرحنا لكم جميع خطوات ترتيب الوان كابل الشبكة، مثل ترتيب الوان كابل النت كروس وسلك النت B.
علاوة على توضيح كيفية تأريج سلك النت 4 طرف وتأريج سلك النت كات 6 و8طرف، وترتيب الوان RJ45.
وبذلك نكون قد أوضحنا لكم التأريج الصحيح لسلك النت، وما هي وظيفة كل سلك في كابل النت بالتفصيل.
وتطرقنا للحديث عن أنواع كابل الشبكة وأبرز النصائح الواجب اتباعها عند تاريج سلك نت التليفون الارضى.
نتمنى أن تكون قد وفقنا لتقديم ما يفيدكم، ويسرّنا الإجابة عن أي استفسار ضمن التعليقات في الأسفل.
كما نرجو متابعة حساباتنا في مواقع التواصل الاجتماعي لتصلكم شروحاتنا دوماً.
